안녕하세요.

카카오 배틀그라운드입니다.


본 개발일지는 펍지주식회사로부터 공유 받아 작성된 내용이며,

자세한 사항은 아래 상세 내용을 참고해주시기 바랍니다.

───────────────────────────────────────────────────────


안녕하세요 플레이어 여러분,



이번 개발일지에서는 서버 성능을 개선하기 위해 저희가 했던 노력과 그 결과를 여러분들과 같이 공유하려고 합니다.


서버 성능이 왜 중요한지에 대해서는 깊이 설명하지 않아도 많은 플레이어 분들이 이미 알고 계실거라 생각합니다.

배틀그라운드가 사용하는 언리얼 엔진은 클라이언트-서버 모델에 기초하기 때문에

모든 클라이언트에 각 'Actor'들에 대한 상태 정보가 서버를 통해 업데이트 되어야 합니다.

  ※ Actor: 언리얼 엔진에서 사용되는 개념으로, 캐릭터, 건물, 배경, 플레이어의 관점에서 맵을 보여주기 위해 사용 되는 카메라 등

              게임 내 레벨 안에 배치할 수 있는 오브젝트를 말합니다.


서버 성능은 보통 서버의 FPS(Frame Per Second 혹은 frame-rate, tick-rate)로 측정하게 되는데요.

서버의 성능이 높아지면 한 프레임당 시간이 줄어들게 되고, 그 시간이 줄어들 수록 서버의 반응성은 높아집니다.


서버의 반응성은 다른 말로 “네트워크 딜레이”라고도 표현하는데요,

이 반응성이 높아질 수록 (또는 네트워크 딜레이가 줄어들 수록) 더 매끄럽고 쾌적한 게임 경험을 제공할 수 있습니다.

왜냐하면 서버가 빨리 응답할 수록 “내가 한 행동이 다른 사람에게 보여지는 시간”이 줄어들게 되기 때문입니다.


예를 들자면, 내가 발사한 총이 다른 플레이어들의 화면에 좀 더 빠르게 보여지게 되는 것입니다.

플레이어 여러분들이 흔히 얘기하는 순단 현상을 줄이려면 서버의 응답 시간을 줄여야 하는 것입니다.



정식서비스(1.0 버전) 14차 업데이트 내역 적용을 통한 개선사항


정식서비스(1.0 버전) 14차 업데이트 내역 적용 전 네트워크 처리 구조와 시사점

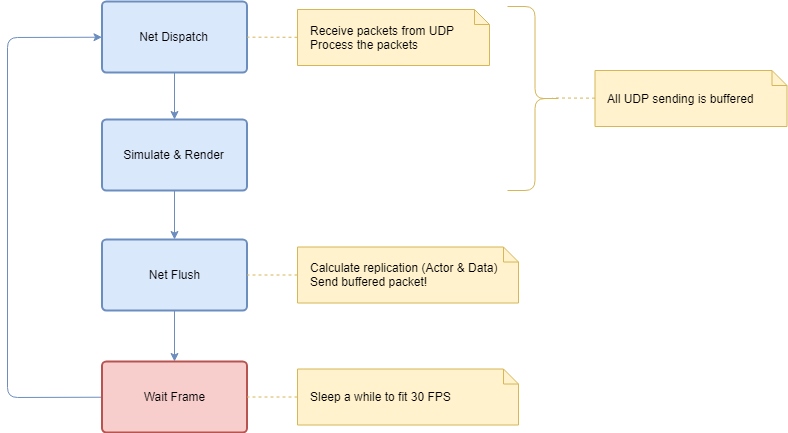

정식서비스(1.0 버전) 14차 업데이트 내역 적용 전 기존의 언리얼 엔진은 서버에서 아래와 같은 흐름으로 네트워크 처리가 이루어졌습니다.



위 네트워크 처리 흐름을 먼저 설명 드리겠습니다.

Net Dispatch” 단계에서는 클라이언트에서 수신된 패킷이 서버에서 처리됩니다.

이 단계에서는 총기 격발이나 이동과 같은 내용들이 처리됩니다.


이 때 처리된 내용들은 효율, 적합성에 따라 RPC(Remote Procedure Calls)와 Replication,

이 2가지 중 한 가지 형태로 다른 클라이언트에 전파됩니다.

이후 물리 시뮬레이션과 같은 서버에서의 게임 로직 처리가 “Simulate & Render” 단계에서 이뤄지며,

그 처리 결과는 “Net Flush” 단계를 통해 모든 클라이언트에 전달됩니다.


위 구조 상에서는 “Net Dispatch” 단계에서 처리된 RPC가 바로 전송되지 않고 Buffer 대기열에 진입하게 됩니다.

이후, “Net Flush” 단계에서 현재 Buffer에 저장되어 있는 내용이 모든 클라이언트에 전송되고 Buffer는 비워집니다.


이 구조를 그대로 따르게 되면 “Net Dispatch”에서 “Net Flush”에 가기 전에

Simulate & Render” 단계를 거쳐야 RPC가 전송되기 때문에 그만큼 딜레이가 발생합니다.

언리얼에서 이렇게 만든 이유는 UDP로 전달되는 패킷의 숫자를 최소화 하기 위해서라고 생각됩니다.

패킷 숫자가 최소화 되어야 네트워크를 더 효율적으로 활용할 수 있기 때문입니다.



변경된 네트워크 처리 구조와 개선점


그러나 패킷 숫자를 줄이는 것보다 딜레이를 줄여서 반응성을 높이는 것이 저희 배틀그라운드에는 더 중요하다고 판단하여

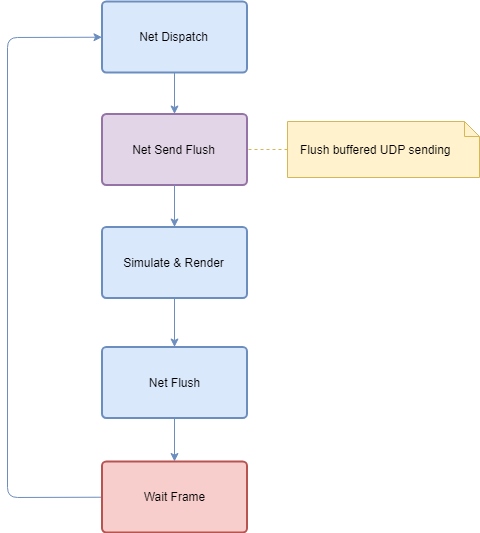

정식서비스(1.0 버전) 14차 업데이트 내역에서는 아래와 같이 구조를 변경했습니다.


Simulate & Render” 전에 “Net Send Flush”라는 단계를 추가한 것입니다.



Net Send Flush” 단계에서는 Buffer에 저장되어 있던 UDP 데이터가 모두 전송되고, 비워집니다.

이를 통해 총 딜레이 시간이 “Simulate & Render”에 소요되던 시간만큼 감소하게 된 것입니다.

Net Send Flush” 단계에서는 그 동안 대기열에 진입해있던 있던 데이터가 처리됩니다.


이러한 네트워크 처리 구조 변경을 통해 “Net Send Flush”, “Net Flush” 총 2번의 네트워크 업데이트가 전송 되면서

지난 정식서비스(1.0 버전) 14차 업데이트 내역부터 Network Update Rate가 2배 증가하게 되었습니다.

(이 때문에 서버 tick-rate가 2배 증가한 것 아니냐는 추측이 있었지만,

 그게 아니라 서버 frame 처리 중간에 Network Update가 한 번 더 전송되면서 Network Update Rate가 60 tick-rate가 되었던 것입니다.)

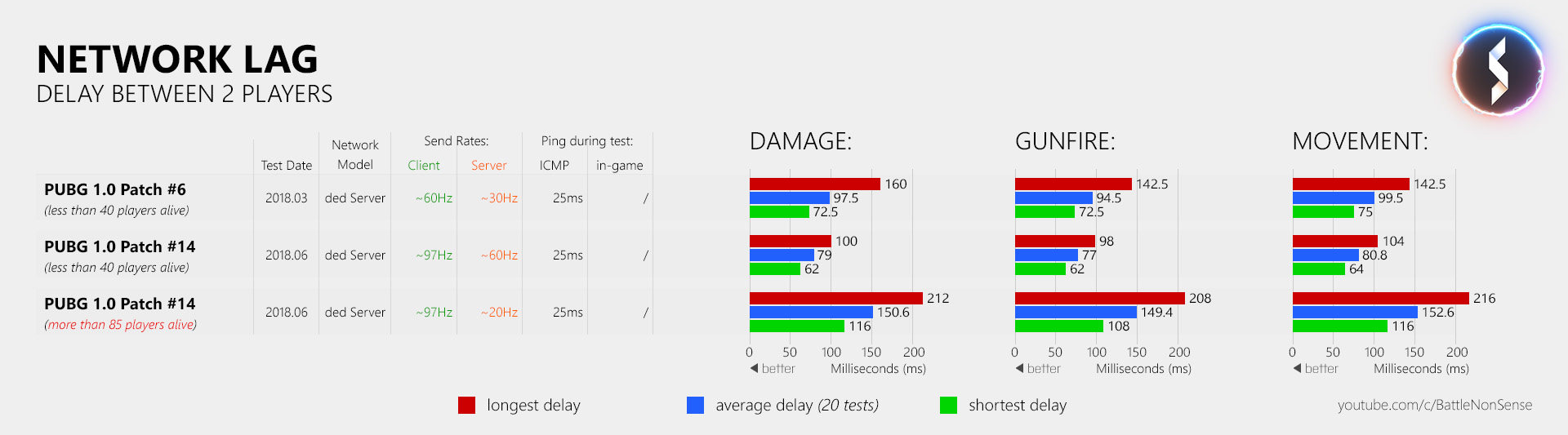

이 결과는 유튜버 Battle(non)sense의 지난 정식서비스(1.0 버전) 14차 업데이트 내역 관련영상에서도 확인할 수 있습니다.

아래 표를 보면, 40명의 플레이어들이 살아있을 때 Gunfire(총기 격발)의 평균 딜레이가 94.5msec에서 77msec로 18% 감소되었습니다.




정식서비스(1.0 버전) 19차 업데이트 내역 적용을 통한 개선사항


정식서비스(1.0 버전) 19차 업데이트 내역 적용 전 프로파일링 결과, 그리고 새로운 접근법


정식서비스(1.0 버전) 19차 업데이트 내역 적용 전인 2018년 6월 25일, 90명의 플레이어가 살아있을 때 측정한 프로파일 정보는 아래와 같습니다.


 Function

 Value

 Total frame time

 106.4 msec

 Tick-rate

 9.3

 Net Dispatch

 41.8 msec

 Simulate & Render

 18.9 msec

 Net Flush

 43.2 msec


Net Flush” 단계에 소요되는 시간이 43.2msec로 전체 frame 시간의 41%임을 알 수 있습니다.

이 시간의 상당 부분은 각각의 Actor를 클라이언트에 replication시키기 위해서 “Serialize“ 하는 데소요되는 시간입니다.

  ※ Serialize: 네트워크를 통해 Actor들의 상태를 클라이언트에 전달할 수 있도록 이 데이터를 메모리에 순서대로 쓰는 과정


위 프로파일링 결과를 바탕으로 최적화 방법을 고민하던 중, 이런 생각을 하게 되었습니다.

“Replication되는 Actor(특히 Character)의 숫자를 줄일 수 있다면, 전체 Net Flush 시간이 많이 줄어들 수 있다.”


저희 배틀그라운드는 언리얼 엔진의 “Dedicated Server”를 사용하는 다른 게임보다

몇 배나 많은 최대 100명의 사용자가 같이 플레이를 하기 때문에 Actor의 갯수가 많을 수 밖에 없습니다.


Actor가가진 데이터가 많은 것도 문제지만, 더 큰 문제는 Actor의 개수가 많다는 것이었습니다.

그래서 총 Actor숫자를 줄이기 위한 방법을 고민하던 중, 먼 거리에 있는 캐릭터들을 더 낮은 빈도로 replication 하면 어떨까 하는 생각을 하게 되었습니다.


먼 거리에 있는 캐릭터들에 변화를 주는 것이라 게임 플레이에는 영향을 주지 않으면서도 serialize 되는 Actor의 숫자는 많이 줄이고,

결과적으로 Net Flush 소요 시간도 줄일 수 있을 테니까요.



개발 과정: Replication Interleaving 시스템


위의 생각에서 출발해 다다른 결론은 클라이언트와 Actor의 거리에 따라서

replication 요청을 적절한 빈도로 skip하는 형태의 시스템을 구현해 보자는 것이었습니다.

그래서 이 시스템의 이름은 “Replication Interleaving”이라고 지었습니다.


먼저 강제로 Actor가 replication 되는 구간을 분리해, 그 안에서 먼 거리에 있는 캐릭터들의 replication 빈도를 낮췄을 때

어떤 문제가 발생하는지, 시각적으로 어떤 변화가 나타나는지를 분석했습니다.


이후 replication 빈도를 줄였을 때 발생하는 문제를 해결했고,

기존 replication 빈도의 4분의 1 수준까지 줄여도 게임 플레이에 큰 영향이 없다는 결론을 내렸습니다.


완성된 Replication Interleaving 시스템은 아래와 같이 구현되었습니다.

 • 거리에 따라서 몇 프레임 동안 replication을 skip할지 결정한다.

 • 3단계까지 설정 가능하며, 1단계는 1 frame을 skip하고, 2단계는 2 frame 을 skip, 3단계는 3 frame을 skip한다.


위 시스템을 구현한 뒤, 단계별 적절한 거리값을 찾기 위해 QA팀에서 관련 테스트를 진행했습니다.

3 frame을 skip 해보니 캐릭터의 움직임이 튀는 듯 보이는 현상이 생겨서 테스트 후 3 단계는 사용하지 않기로 결정했습니다.

현재 단계별 적용된 값은 아래와 같습니다.

 • 1단계: 70m 이상의 거리에 있는 캐릭터에 대해서 1 frame skip

 • 2단계: 400m 이상의 거리에 있는 캐릭터에 대해서 2 frame skip

    o 참고: 위 내용은 현재 적용된 내용이며, 향후 서버 성능을 더 개선하거나 움직임을 더 부드럽게 보이게 하기 위해 값을 변경할 수도 있습니다.



개선 결과

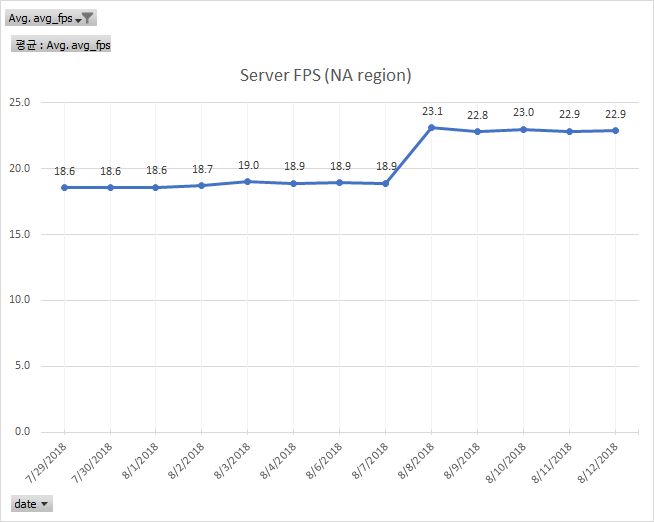

위 시스템을 적용한 이후 서버 성능이 20% 향상되었습니다. 아래는 NA 지역에 있는 서버에서 85명이 생존해있을 때 tick-rate를 추적한 결과입니다.

이 업데이트를 통해 18.5였던 서버 tick-rate가 22.9로 약 22% 향상되었습니다.

NA 지역뿐만 아니라 다른 지역에서도 평균 20% 이상의 tick-rate 향상이 측정되었습니다.



이보다 더 고무적인 것은 반응 시간의 변화입니다.

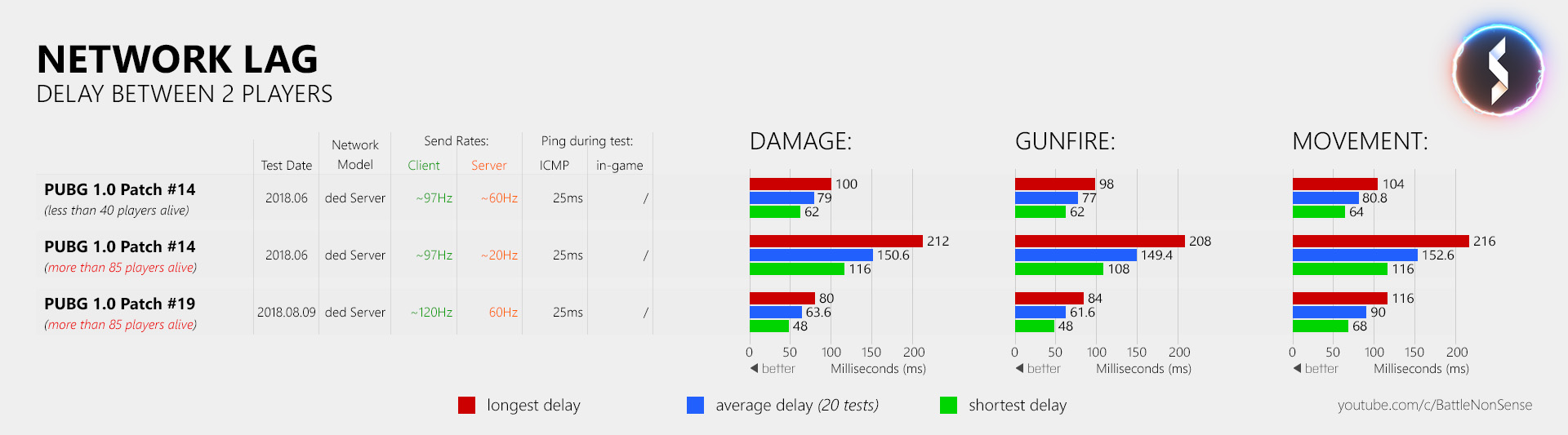

참고할 자료로 유튜버 Battle(non)Sense의 정식서비스(1.0 버전) 19차 업데이트 내역 관련영상 내 자료를 인용합니다.





위 표를 보면 85명 이상이 살아있을 때 GunFire의 평균 딜레이가 149.4msec에서 61.6msec으로 58% 감소된 것을 확인할 수 있습니다.

이는 게임 초반에 발생하던 소위 순단현상이 상당히 개선되었다는 것을 의미합니다.


Replication Interleaving 뿐만 아니라 다른 개선 사항들을 통해 80명 이상의 플레이어가 생존한 상태에서 서버 tick-rate가 20% 상승했고,

Network Delay는 50% 줄었습니다.



마치며


배틀그라운드가 서비스를 시작한 직후부터 서버 tick-rate를 개선하기 위한 노력은 수 차례 있었습니다.

소프트웨어 측면의 문제뿐만 아니라 하드웨어에 대한 개선도 진행된 바 있습니다.

하지만 정식서비스(1.0 버전) 19차 업데이트 내역 적용이전의 몇 개월 간은

플레이어 여러분들이 확실히 체감할 수 있는 개선 사항이 많지 않았던 것이 사실입니다.


이번 FIX PUBG 기간 동안 서버 성능 개선 작업의 우선순위를 상당히 많이 높였습니다.

이를 위해 여러 아이디어들에 대한 연구와 테스트가 이뤄지고 있습니다.


단 하나의 기능을 구현하기 위해서는 사전 연구가 이뤄져야 하고, 기능이 구현된 뒤에는 수 차례의 분석 및 검증, 테스트 과정이 필요합니다.

이렇게 한 가지를 개선하는 데에도 노력과 시간이 꾸준히 투자되어야 하기에 단시간에 모든 문제를 해결하기는 어렵습니다.

새로운 것을 구현하다 잘못하면 더 큰 문제를 초래할 수도 있습니다.

그 때문에 최대한 안전하게 새로운 기능을 구현하고 적용해야 된다는 점도 있습니다.


위 개선 사항 적용 이후, 현재는 “Net Disptach” 단계의 최적화를 연구하고 있습니다.

분석 결과, 대부분의 시간이 캐릭터 이동 처리에 소요되고 있으며, 이를 최적화 할 수 있는 가능성을 확인한 상태입니다.

캐릭터의 이동이 배틀그라운드에서는 게임 플레이에 많은 영향을 미치는 만큼

이 최적화 작업 때문에 캐릭터의 이동이 이상하게 나타나는 일이 없도록 신중한 작업이 필요합니다.


최적화를 위해 몇 가지 아이디어를 테스트 중에 있으며, 테스트 후 이 아이디어들이 적용된다면

현재 41.8msec인 “Net Dispatch 소요 시간이 50% 이하로 줄어들 것으로 기대하고 있습니다.

이 내용을 적용해서 안정화 시키려면 1개월 이상의 작업이 필요할 것으로 예상됩니다.

최선을 다해 빠르게 완성하여 적용시킬 수 있도록 노력하겠습니다.


저희의 현재 목표는 게임 시작부터 종료 시점까지 서버 tick-rate가 항상 30 선에서 유지되는 것입니다.

이 목표를 이루고,  더 나은 배틀 로얄 경험을 제공하기 위해 끊임없이 노력할 것입니다.


고맙습니다.


카카오 배틀그라운드 관계자 일동
